Plotea a través de la red.
Plotter Hub convierte una Raspberry Pi en un servidor de ploteo en red para tu plóter de plumas compatible con AxiDraw. Envía SVGs desde tu ordenador y deja que la Pi se encargue del ploteo en local de principio a fin.
Requiere Raspberry Pi OS
Un pequeño servidor para tu plóter de plumas
Plotter Hub es para plóters de la clase AxiDraw, que no deberían necesitar un ordenador conectado para cada trabajo. Conecta el plóter a una Raspberry Pi una sola vez y luego envía ploteos desde cualquier dispositivo de tu red local. Arrastra un SVG con capas de Inkscape y Plotter Hub lo plotea capa por capa — o envía el trabajo a través de su API HTTP. Esa API es la que usa GD Studio, la app de dibujo generativo de Synendo para Mac, para plotear directamente desde el lienzo a tu plóter de plumas.
Funciones
Plotter Hub te da los controles que necesitas para el ploteo diario de SVG sin convertir la página en un panel de mandos.
Subida de SVG arrastrando y soltando
Selección de capas de Inkscape
Pausa entre capas para cambiar de pluma
Ajustes preestablecidos de papel, orientación, márgenes y ajuste a la página
Controles de velocidad con la pluma arriba y abajo
Optimización opcional con vpype
Progreso en vivo, estimación de tiempo y vista previa de la posición de la pluma
Pausar, reanudar, cancelar y soporte para botón físico de pausa
Funciona como servicio en segundo plano — arranca al encender
Actualizaciones dentro de la app con un clic
API HTTP para apps complementarias y scripts
Gracias a Evil Mad Scientist. Plotter Hub se basa en su magnífica AxiDraw Python API de código abierto (GPL-2.0), que controla el plóter por dentro. El propio Plotter Hub es software libre y de código abierto bajo la licencia MIT.
Requisitos
Necesitas:
Raspberry Pi Zero 2 W, 3B+ o más reciente
Raspberry Pi OS Bookworm o Trixie — se recomienda la versión Lite (sin entorno de escritorio)
Un plóter USB de la clase AxiDraw
Una red local de confianza
Una Raspberry Pi Zero 2 W funciona bien como servidor de ploteo siempre encendido. Una Raspberry Pi 3B+ da vistas previas y configuración más ágiles. Una Pi 4 o 5 suele ser innecesaria si Plotter Hub es lo único que se ejecuta. Una instalación limpia es más fácil con Raspberry Pi Imager.
Cómo funciona
Conéctate por SSH a tu Raspberry Pi, clona el repositorio y ejecuta ./install.sh. Configura un entorno virtual, instala la API de AxiDraw y vpype, registra Plotter Hub como servicio de systemd e imprime la URL que debes abrir cuando termina.

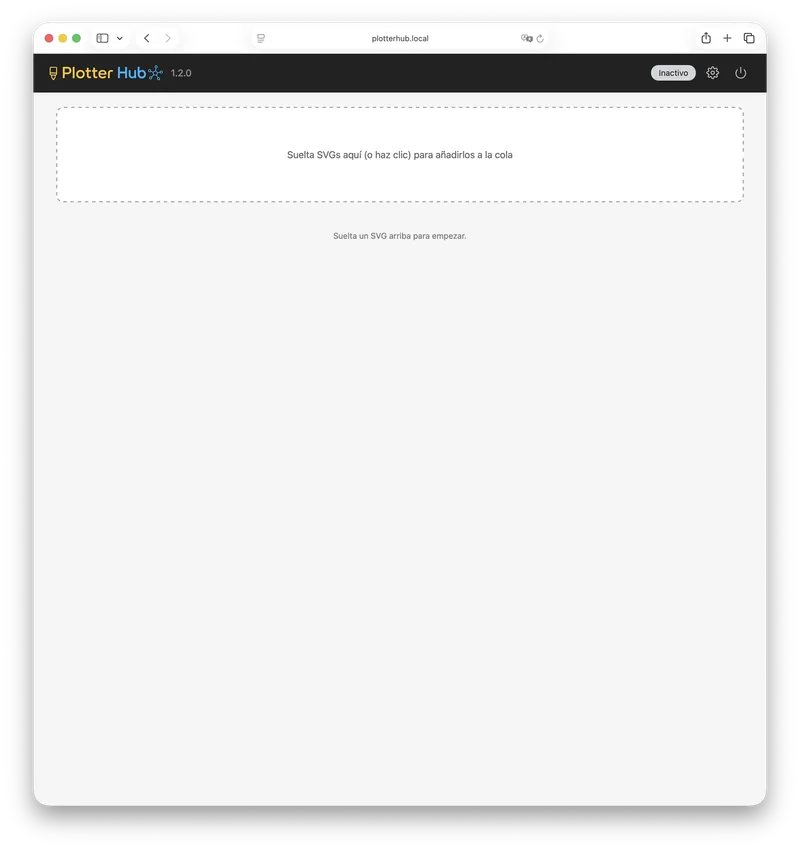

Ve a http://plotterhub.local, o al nombre de host de tu Pi, desde cualquier dispositivo de tu red. No hay inicio de sesión ni app de escritorio que instalar — funciona como la página web de una impresora de red.

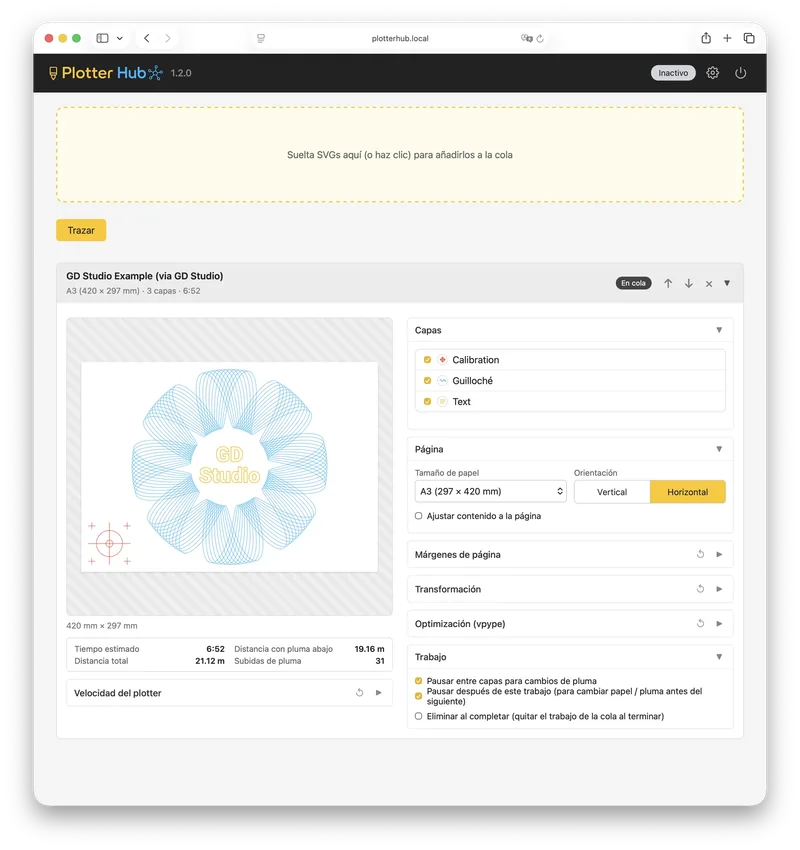

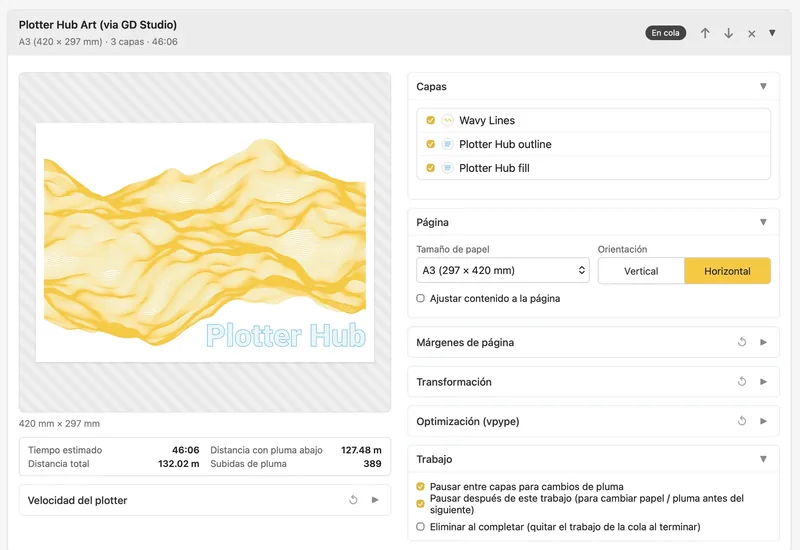

Arrastra y suelta tu SVG, elige qué capas de Inkscape plotear, escoge un ajuste preestablecido de papel y márgenes y, si quieres, activa la optimización con vpype. Antes de plotear, Plotter Hub estima el tiempo, la distancia de dibujo, la distancia de desplazamiento y los levantamientos de pluma.

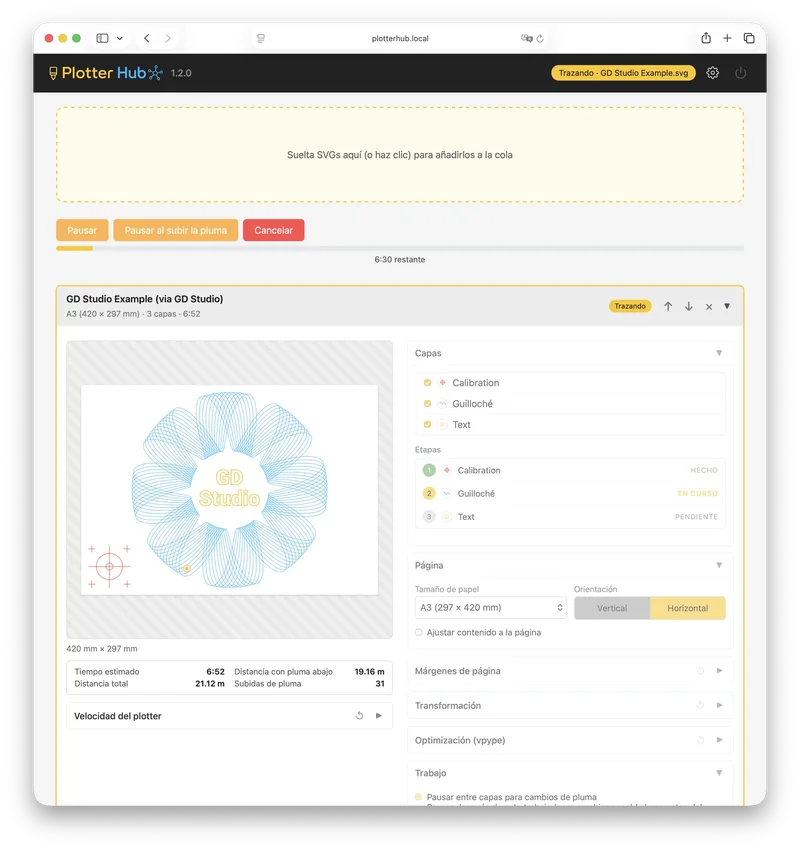

Sigue el ploteo en vivo en la interfaz web — el cursor de la pluma y la barra de progreso se actualizan mientras dibuja — y pausa, reanuda o cancela desde ahí. Una vez enviado el trabajo, tu ordenador ya no tiene que seguir conectado. Y si tu plóter tiene un botón físico de pausa, también puedes usarlo, por ejemplo para reanudar tras cambiar de capa.
App complementaria
Diseña con GD Studio
Plotter Hub lleva tu arte al papel. GD Studio es donde lo creas: la app de Synendo para macOS dedicada al arte generativo para plóters de plumas. Elige entre 50 patrones repartidos en 8 familias, dales forma con controles en vivo y añade capas de texto y SVG importados. Cada diseño se construye a partir de trazos continuos, así que el lienzo muestra exactamente lo que la pluma va a dibujar. Y lo mejor: GD Studio envía tu trabajo directamente a Plotter Hub a través de tu red, sin exportar nada ni mover archivos.
Descubre GD Studio
Preguntas frecuentes de Plotter Hub
¿Mi ordenador tiene que seguir conectado mientras plotea?
¿Mi ordenador tiene que seguir conectado mientras plotea?
No. Una vez enviado el SVG, la Raspberry Pi se encarga del ploteo en local.
¿Funciona con mi plóter?
¿Funciona con mi plóter?
Plotter Hub está hecho para plóters de plumas de la clase AxiDraw: máquinas que se pueden controlar mediante la API de Python de AxiDraw o un flujo de comandos compatible al estilo AxiDraw. Ejemplos:
- Plóters AxiDraw — por ejemplo, el AxiDraw V3/A4, V3/A3, SE/A4 o MiniKit.
- Plóters iDraw compatibles con AxiDraw — por ejemplo, el iDraw H SE A3.
- Plóters de la clase NextDraw — por ejemplo, el NextDraw 8511 o 1117, cuando son compatibles mediante el flujo compatible al estilo NextDraw/AxiDraw.
- Plóters XY personalizados basados en EBB — para usuarios avanzados, si la máquina está configurada para comportarse como un plóter de la clase AxiDraw.
Si tu plóter es compatible con la API de Python de AxiDraw o con un flujo de comandos compatible al estilo AxiDraw, debería funcionar con Plotter Hub.
¿Necesito Inkscape y qué SVGs funcionan?
¿Necesito Inkscape y qué SVGs funcionan?
Funciona cualquier SVG ploteable — dibujos de líneas y trazos que un plóter de plumas pueda dibujar físicamente. Inkscape tampoco es obligatorio; solo importa para la separación de capas: si tu archivo tiene capas de Inkscape, Plotter Hub las detecta para que puedas elegir cuáles plotear y pausar entre ellas para cambiar de pluma. Sin capas, simplemente plotea todo el dibujo.
¿Puedo cambiar de pluma entre capas?
¿Puedo cambiar de pluma entre capas?
Sí. Plotter Hub puede pausar entre capas, para que cambies de pluma y continúes el ploteo.
¿Puedo pausar un ploteo físicamente?
¿Puedo pausar un ploteo físicamente?
Sí, en los plóters compatibles. El botón físico de pausa puede pausar y reanudar un ploteo, y continuar a la siguiente capa durante una pausa para cambiar de pluma.
¿Puedo usarlo desde otro ordenador?
¿Puedo usarlo desde otro ordenador?
Sí. Cualquier dispositivo en la misma red local puede abrir la interfaz web de Plotter Hub y enviar SVGs.
¿Plotter Hub tiene inicio de sesión?
¿Plotter Hub tiene inicio de sesión?
No. Plotter Hub está diseñado para una red local de confianza, como la página web de una impresora de red. No lo expongas directamente a internet. Para acceso remoto, usa una VPN como Tailscale o WireGuard.
¿Cómo actualizo Plotter Hub?
¿Cómo actualizo Plotter Hub?
Cuando se publica una versión más reciente, un aviso te ofrece una actualización con un clic directamente en la interfaz web — Plotter Hub descarga la última versión, vuelve a ejecutar el instalador y vuelve a estar en línea por sí solo. También puedes actualizar por SSH con un git pull y volviendo a ejecutar ./install.sh. Las actualizaciones se bloquean mientras hay un ploteo en marcha, y tus ajustes, la cola de trabajos y las subidas se conservan siempre.
¿Sobrevive un ploteo a un reinicio?
¿Sobrevive un ploteo a un reinicio?
Sí. Plotter Hub funciona como servicio y arranca de nuevo al encender, y la cola de trabajos se guarda en disco — así que un ploteo en pausa se restaura como un trabajo reanudable tras un reinicio. Detener el servicio a mitad de ploteo también levanta primero la pluma.
¿Hay una API?
¿Hay una API?
Sí. Plotter Hub incluye una API HTTP para apps complementarias y scripts, protegida con una clave de API generada automáticamente. Consulta la documentación de la API para la referencia de endpoints.
¿Es gratis?
¿Es gratis?
Sí. Plotter Hub es gratis y de código abierto (Licencia MIT).
