Plotta in rete.
Plotter Hub trasforma un Raspberry Pi in un server di plottaggio in rete per il tuo plotter a penna compatibile con AxiDraw. Invia gli SVG dal tuo computer e lascia che il Pi gestisca il plot in locale, dall’inizio alla fine.
Richiede Raspberry Pi OS
Un piccolo server per il tuo plotter a penna
Plotter Hub è pensato per i plotter della classe AxiDraw, che non dovrebbero richiedere un computer collegato per ogni lavoro. Collega il plotter a un Raspberry Pi una volta sola, poi invia i plot da qualsiasi dispositivo sulla tua rete locale. Trascina dentro un SVG con i livelli di Inkscape e Plotter Hub lo plotta livello per livello — oppure invia il lavoro tramite la sua API HTTP. È proprio così che GD Studio, l’app di disegno generativo di Synendo per Mac, plotta direttamente dalla tela al tuo plotter a penna.
Funzionalità
Plotter Hub ti dà i controlli che ti servono per il plottaggio quotidiano degli SVG senza trasformare la pagina in un pannello di controllo.
Caricamento SVG con trascina e rilascia
Selezione dei livelli di Inkscape
Pausa tra i livelli per il cambio penna
Preset carta, orientamento, margini e adattamento alla pagina
Controlli di velocità con penna sollevata e penna abbassata
Ottimizzazione opzionale con vpype
Avanzamento in tempo reale, stima dei tempi e anteprima della posizione della penna
Pausa, ripresa, annullamento e supporto al pulsante di pausa fisico
Gira come servizio in background — si avvia all’accensione
Aggiornamenti in-app con un solo clic
API HTTP per app companion e script
Grazie a Evil Mad Scientist. Plotter Hub si basa sulla loro splendida AxiDraw Python API open source (GPL-2.0), che gestisce il plotter dietro le quinte. Plotter Hub stesso è software libero e open source con licenza MIT.
Requisiti
Ti serve:
Raspberry Pi Zero 2 W, 3B+ o più recente
Raspberry Pi OS Bookworm o Trixie — consigliata la versione Lite (senza ambiente desktop)
Un plotter USB della classe AxiDraw
Una rete locale affidabile
Un Raspberry Pi Zero 2 W funziona bene come server di plottaggio sempre attivo. Un Raspberry Pi 3B+ rende le anteprime e la configurazione più scattanti. Un Pi 4 o 5 di solito è superfluo se Plotter Hub è l’unica cosa in esecuzione. Un’installazione pulita è più semplice con Raspberry Pi Imager.
Come funziona
Collegati in SSH al tuo Raspberry Pi, clona il repo ed esegui ./install.sh. Crea un ambiente virtuale, installa l’API di AxiDraw e vpype, registra Plotter Hub come servizio systemd e stampa l’URL da aprire quando ha finito.

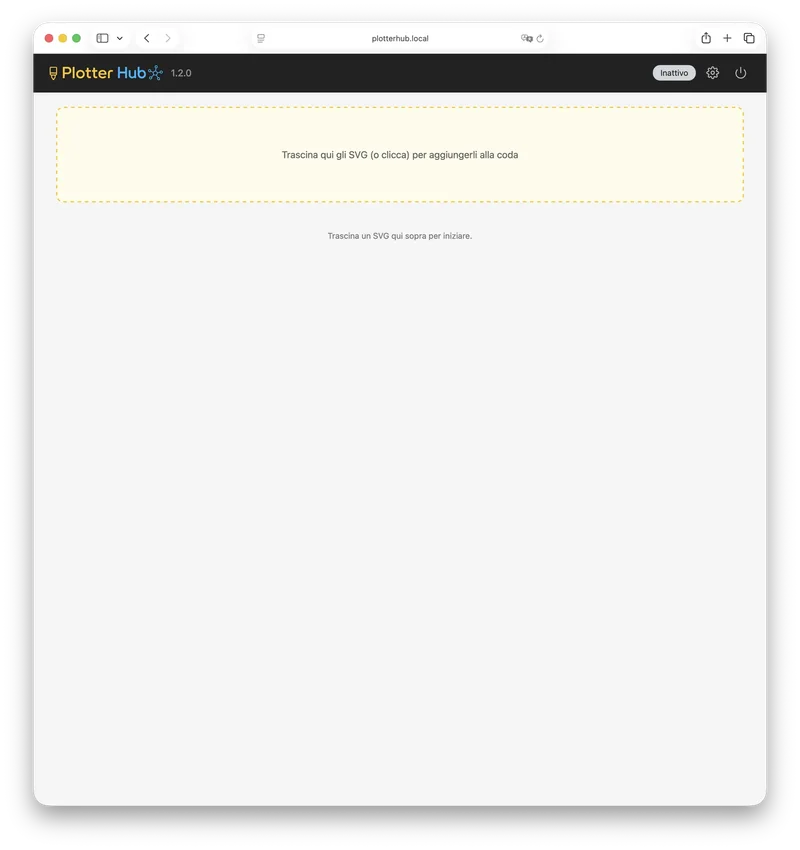

Vai a http://plotterhub.local, o all’hostname del tuo Pi, da qualsiasi dispositivo sulla tua rete. Non c’è login né app desktop da installare — funziona come la pagina web di una stampante di rete.

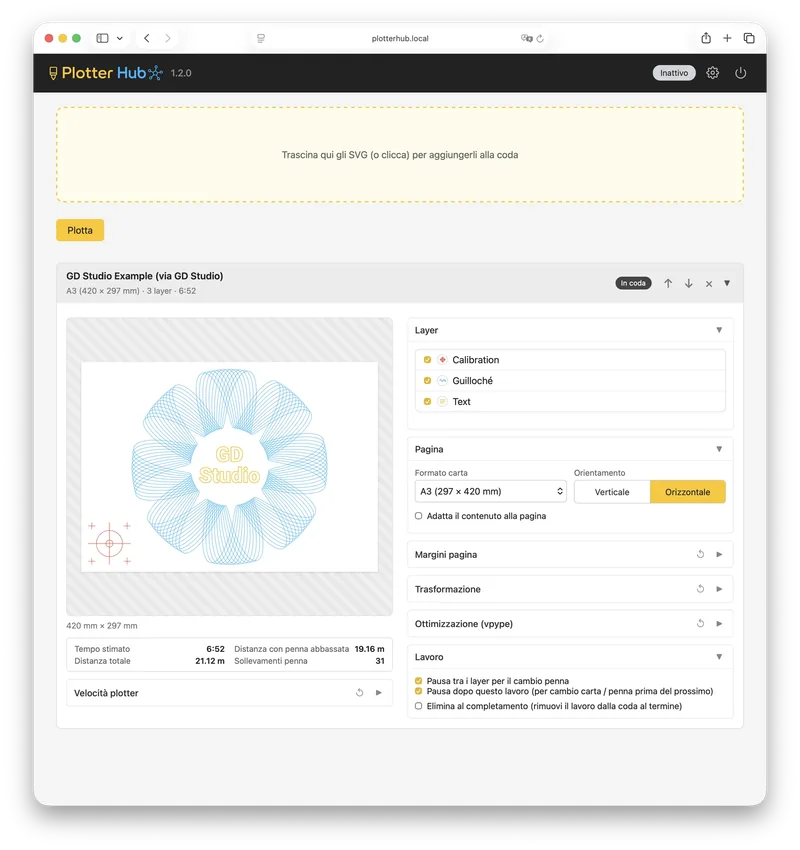

Trascina e rilascia il tuo SVG, seleziona quali livelli di Inkscape plottare, scegli un preset carta e i margini e attiva opzionalmente l’ottimizzazione con vpype. Prima di plottare, Plotter Hub stima tempo, distanza di disegno, distanza di spostamento e sollevamenti della penna.

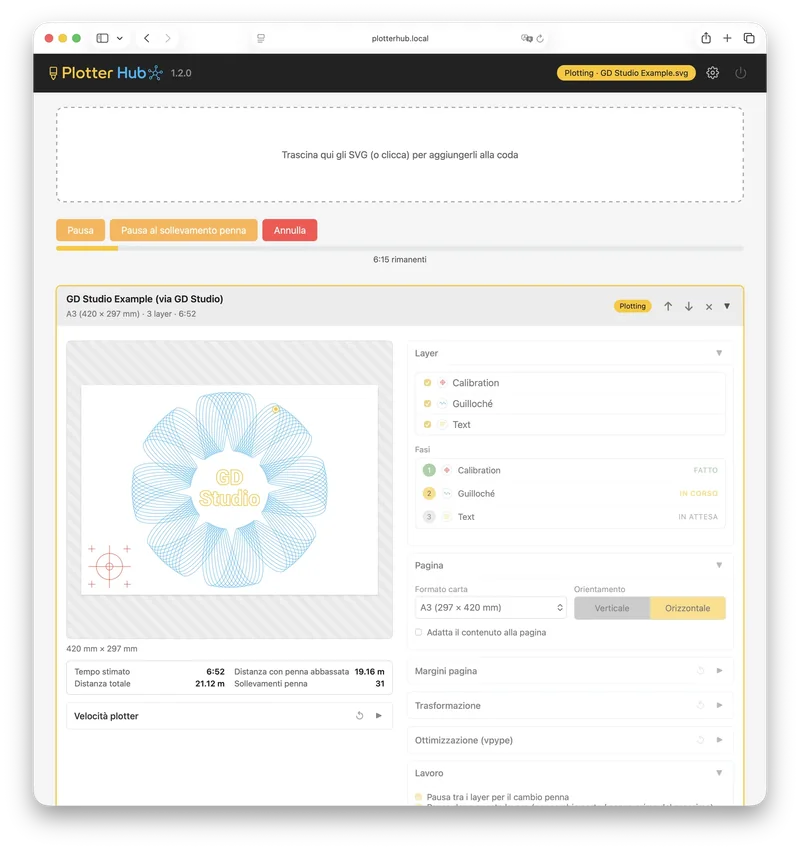

Segui il plot in tempo reale nell’interfaccia web — il cursore della penna e la barra di avanzamento si aggiornano mentre disegna — e mettilo in pausa, riprendilo o annullalo da lì. Una volta inviato il lavoro, il tuo computer non ha più bisogno di restare collegato. E se il tuo plotter ha un pulsante di pausa fisico, puoi usare anche quello, ad esempio per riprendere dopo un cambio di livello.
App companion
Progetta con GD Studio
Plotter Hub porta la tua arte sulla carta. GD Studio è dove la crei — l’app macOS di Synendo per l’arte generativa con plotter a penna. Scegli tra 50 pattern distribuiti su 8 famiglie, modellale con controlli in tempo reale e aggiungi livelli di testo e SVG importati. Ogni disegno è costruito da tratti continui, così la tela mostra esattamente ciò che la penna disegnerà. E la cosa migliore: GD Studio invia il tuo lavoro direttamente a Plotter Hub tramite la tua rete — nessuna esportazione, nessun file da spostare.
Scopri GD Studio
FAQ di Plotter Hub
Il mio computer deve restare collegato durante il plottaggio?
Il mio computer deve restare collegato durante il plottaggio?
No. Una volta inviato l’SVG, il Raspberry Pi gestisce il plot in locale.
Funziona con il mio plotter?
Funziona con il mio plotter?
Plotter Hub è realizzato per i plotter a penna della classe AxiDraw: macchine che possono essere controllate tramite l’API Python di AxiDraw o un flusso di comandi compatibile in stile AxiDraw. Esempi:
- Plotter AxiDraw — per esempio l’AxiDraw V3/A4, V3/A3, SE/A4 o MiniKit.
- Plotter iDraw compatibili con AxiDraw — per esempio l’iDraw H SE A3.
- Plotter della classe NextDraw — per esempio il NextDraw 8511 o 1117, dove supportati tramite il flusso compatibile in stile NextDraw/AxiDraw.
- Plotter XY personalizzati basati su EBB — per utenti esperti, se la macchina è configurata per comportarsi come un plotter della classe AxiDraw.
Se il tuo plotter supporta l’API Python di AxiDraw o un flusso di comandi compatibile in stile AxiDraw, dovrebbe funzionare con Plotter Hub.
Mi serve Inkscape, e quali SVG funzionano?
Mi serve Inkscape, e quali SVG funzionano?
Funziona qualsiasi SVG plottabile — disegni a linee e tratti che un plotter a penna può fisicamente tracciare. Nemmeno Inkscape è necessario: conta solo per la separazione dei livelli. Se il tuo file ha i livelli di Inkscape, Plotter Hub li rileva così puoi scegliere quali plottare e fare una pausa tra l’uno e l’altro per cambiare penna. Senza livelli, plotta semplicemente l’intero disegno.
Posso cambiare penna tra un livello e l’altro?
Posso cambiare penna tra un livello e l’altro?
Sì. Plotter Hub può fare una pausa tra i livelli, così puoi cambiare penna e continuare il plot.
Posso mettere in pausa un plot fisicamente?
Posso mettere in pausa un plot fisicamente?
Sì, sui plotter supportati. Il pulsante di pausa fisico può mettere in pausa e riprendere un plot, e proseguire al livello successivo durante una pausa per il cambio penna.
Posso usarlo da un altro computer?
Posso usarlo da un altro computer?
Sì. Qualsiasi dispositivo sulla stessa rete locale può aprire l’interfaccia web di Plotter Hub e inviare SVG.
Plotter Hub ha un login?
Plotter Hub ha un login?
No. Plotter Hub è progettato per una rete locale affidabile, come la pagina web di una stampante di rete. Non esporlo direttamente a internet. Per l’accesso remoto, usa una VPN come Tailscale o WireGuard.
Come aggiorno Plotter Hub?
Come aggiorno Plotter Hub?
Quando viene pubblicata una versione più recente, un banner propone un aggiornamento con un solo clic direttamente nell’interfaccia web — Plotter Hub scarica l’ultima versione, riesegue l’installer e torna online da solo. Puoi anche aggiornare via SSH con un git pull e rieseguendo ./install.sh. Gli aggiornamenti sono bloccati mentre un plot è in corso, e le tue impostazioni, la coda dei lavori e i caricamenti vengono sempre conservati.
Un plot sopravvive a un riavvio o a un reset?
Un plot sopravvive a un riavvio o a un reset?
Sì. Plotter Hub gira come servizio e si riavvia all’accensione, e la coda dei lavori viene salvata su disco — così un plot in pausa viene ripristinato come lavoro riprendibile dopo un riavvio. Arrestare il servizio durante un plot solleva prima la penna.
C’è un’API?
C’è un’API?
Sì. Plotter Hub include un’API HTTP per app companion e script, protetta da una chiave API generata automaticamente. Consulta la documentazione dell’API per il riferimento degli endpoint.
È gratuito?
È gratuito?
Sì. Plotter Hub è gratuito e open source (licenza MIT).
