Arte generativa, feita para plotar.

A app completa, sem limite de tempo. Podes abrir e explorar todos os 50 padrões e ferramentas e guardar documentos de todos os padrões. Exportar está disponível para documentos só com Trochoid no modo de teste; uma licença desbloqueia a exportação para todos os padrões.

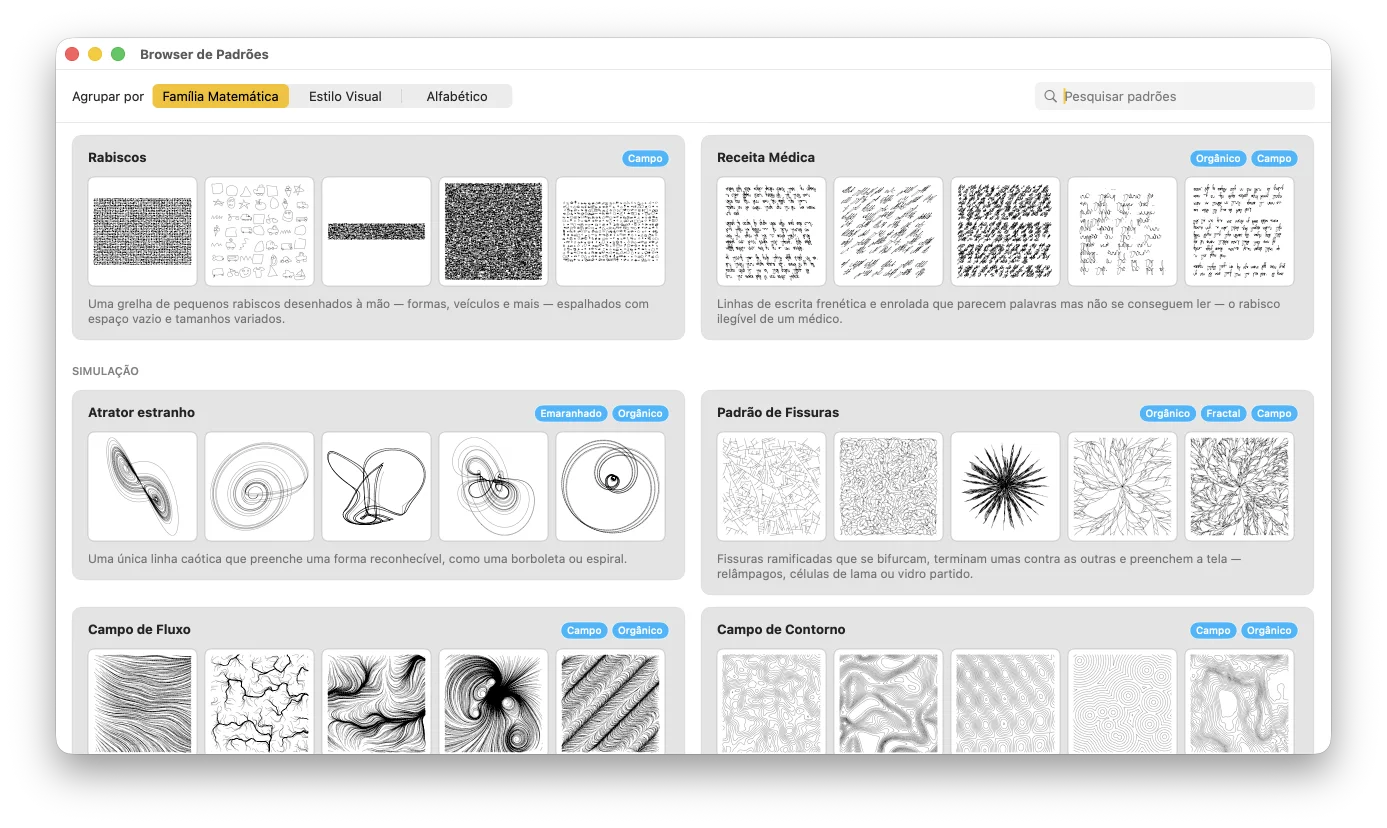

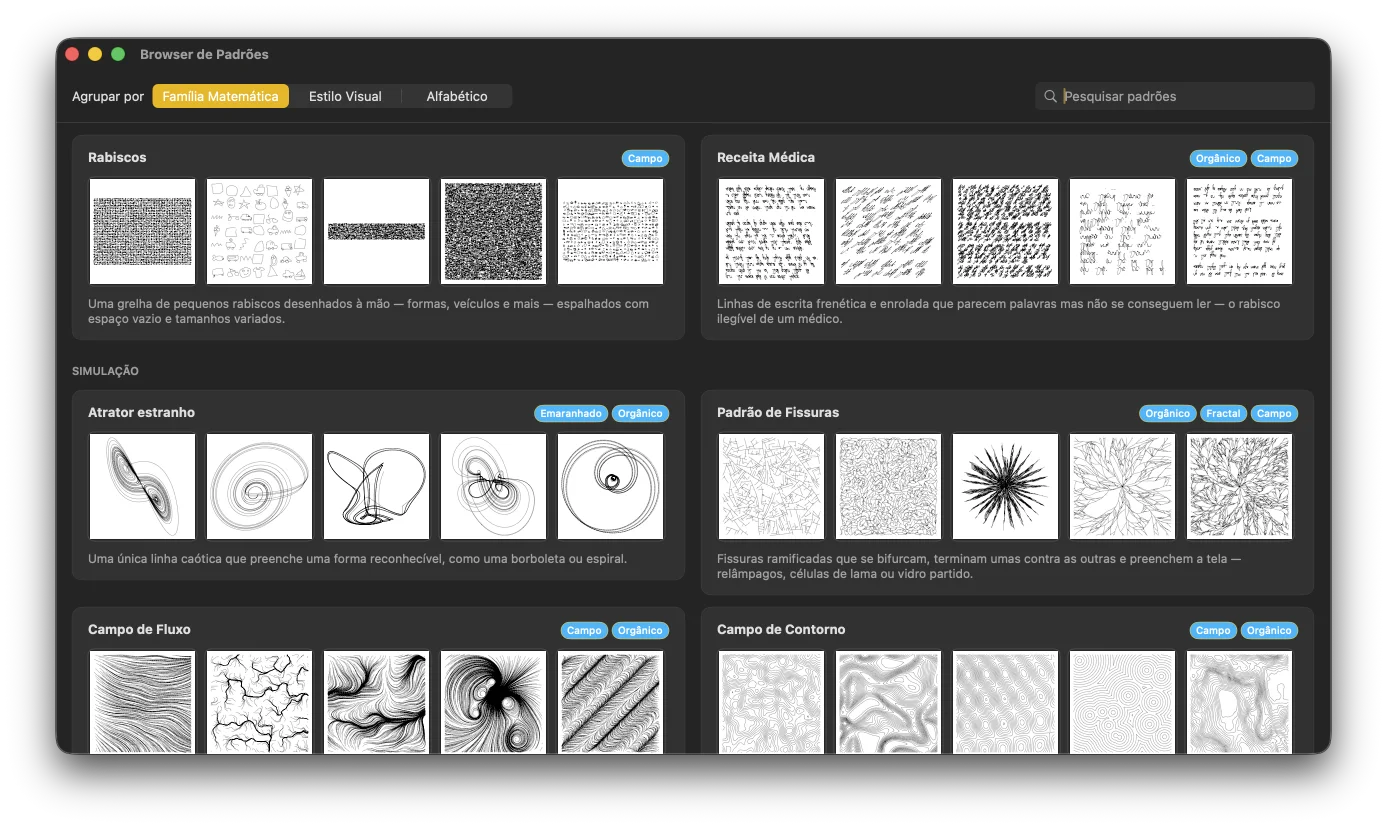

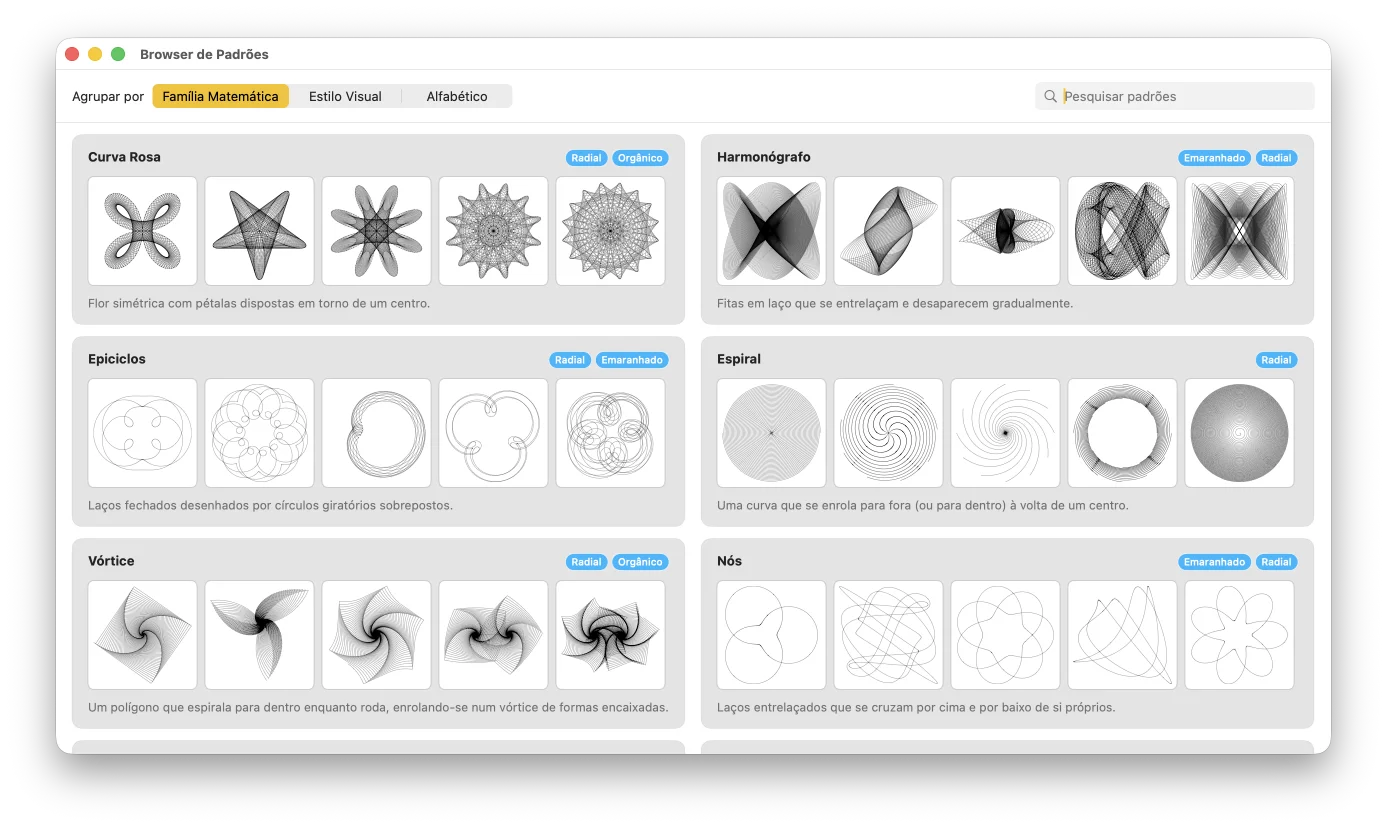

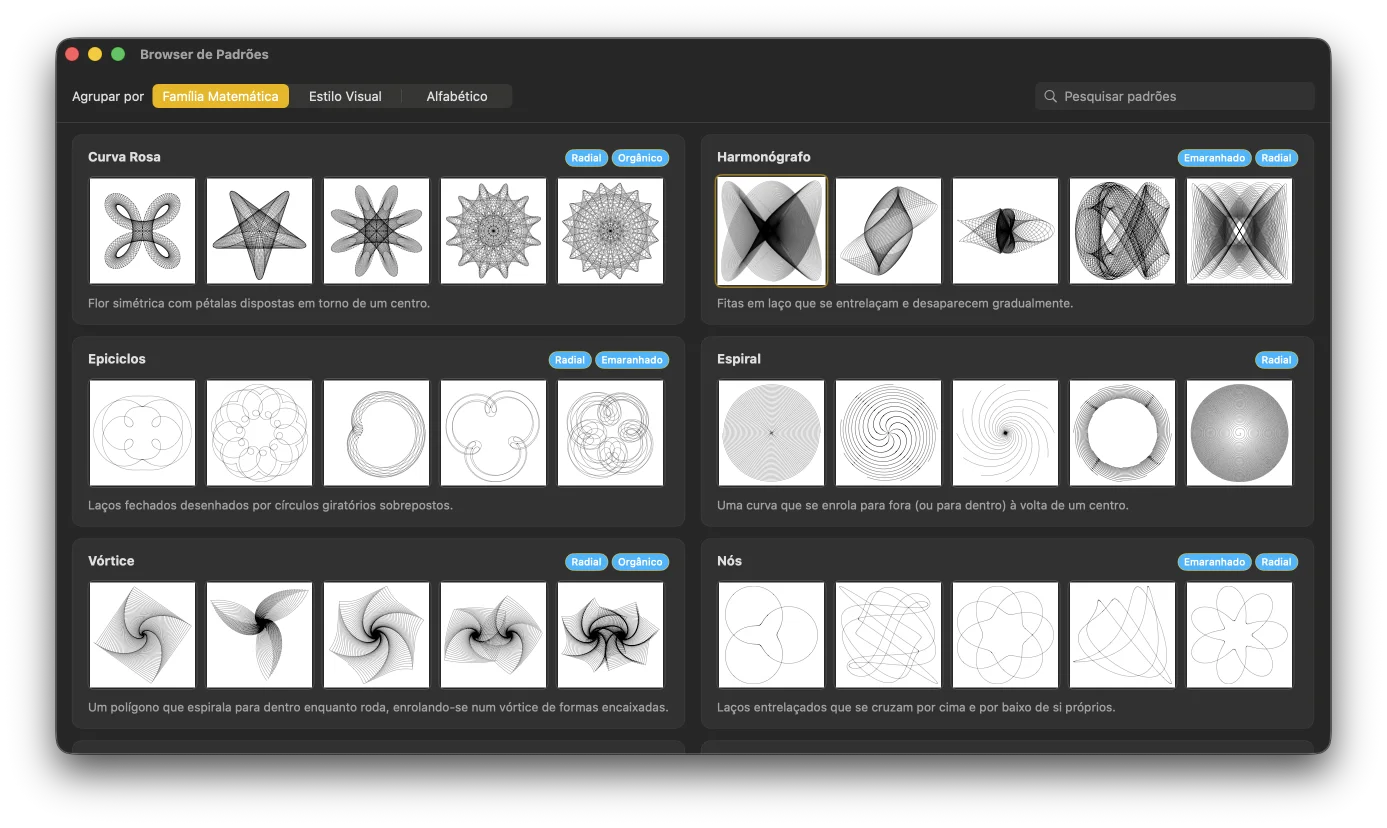

50 padrões, agrupados em 8 famílias: Curvas, Formas, Pontos, Multilinha, Tecelagens, Grelhas e Empacotamento, Sistemas Generativos e Simulação. Muitos padrões incluem também vários Tipos integrados — cada um um desenho claramente diferente — multiplicando o número de variações várias vezes. Cada padrão vem com predefinições selecionadas, e os sliders de ajuste fino tornam a variedade prática praticamente ilimitada.

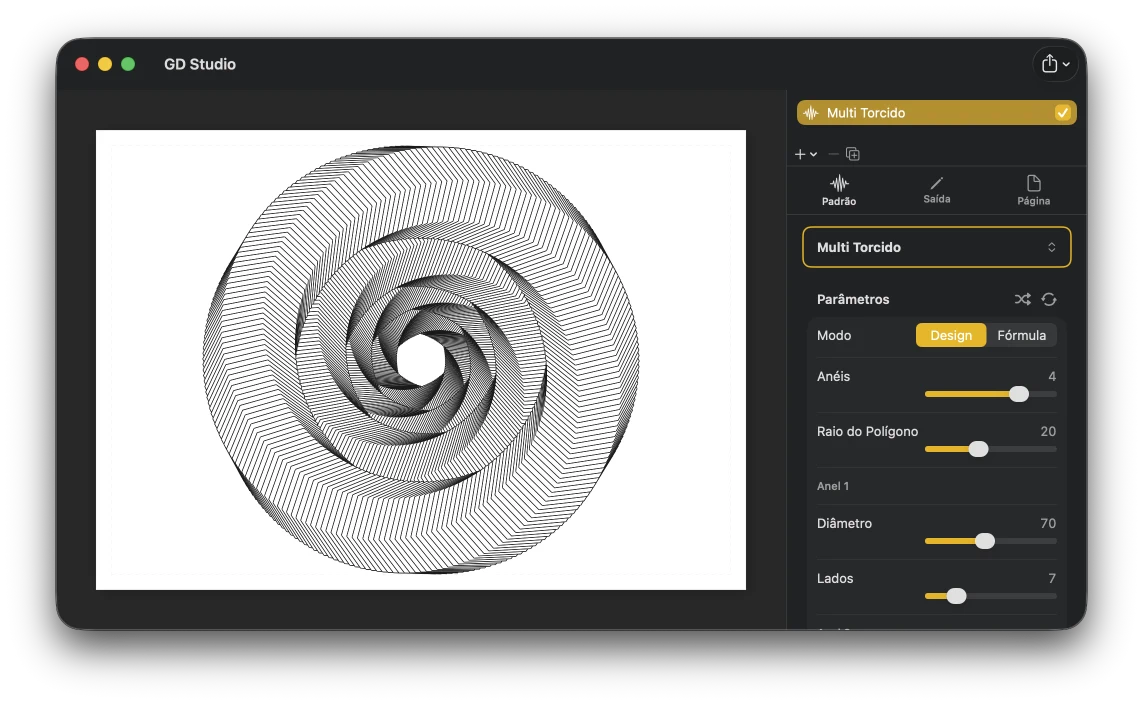

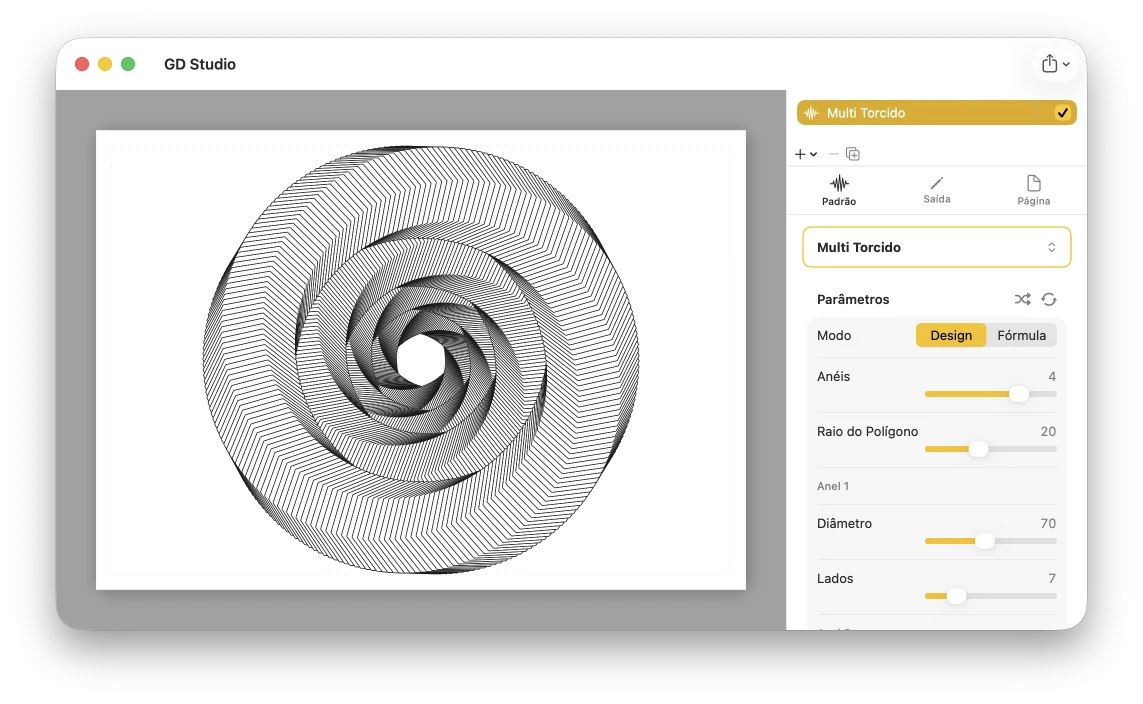

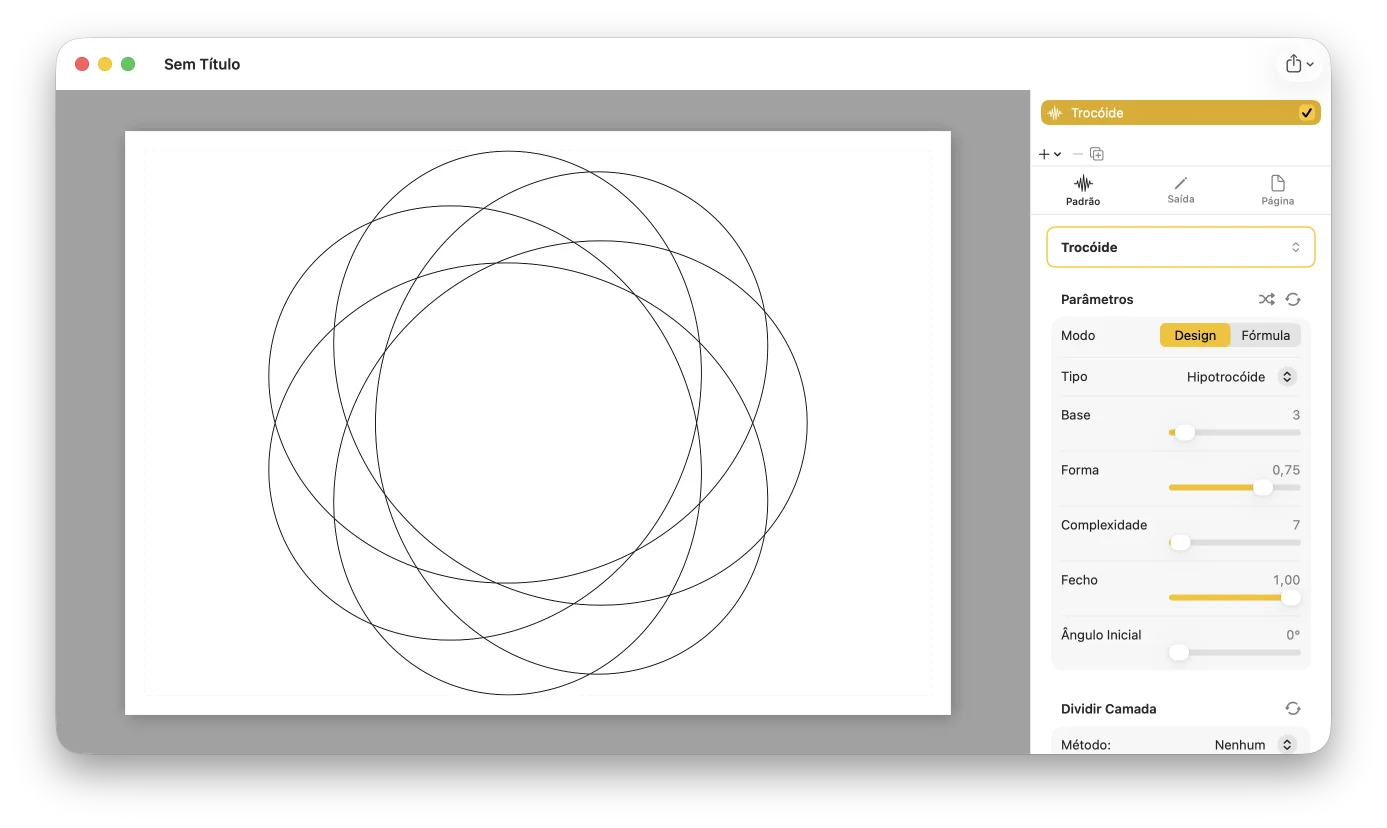

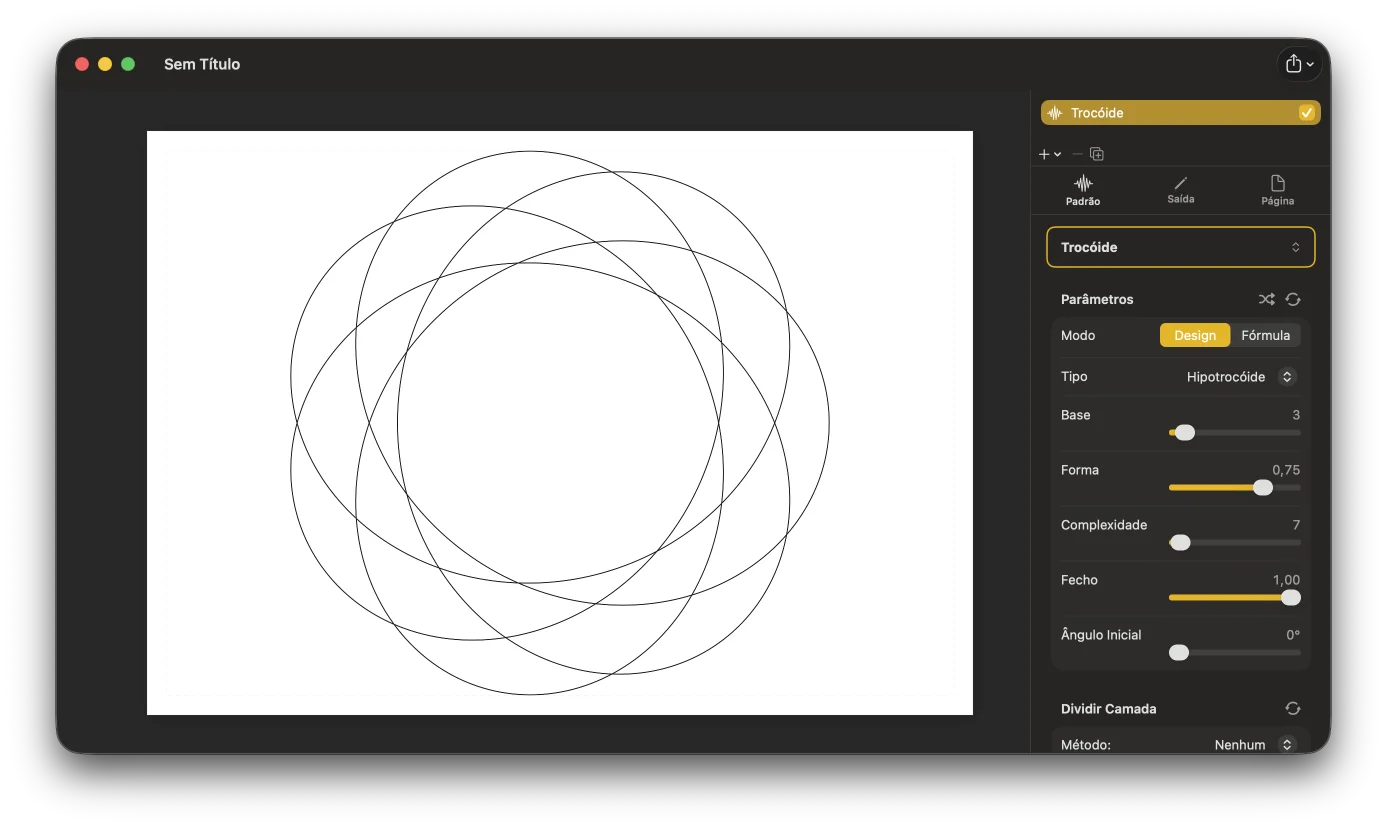

O modo Design dá-te controlos de alto nível; o modo Fórmula expõe os parâmetros matemáticos subjacentes para controlo total. Padrões mais simples mostram um único conjunto de controlos.

Sim — cada padrão inclui predefinições selecionadas, além de controlos de shuffle e reset.

Qualquer plotter que aceite SVG. O GD Studio exporta um grupo etiquetado por camada (convenção Inkscape / axicli), por isso o axicli, o vpype e as extensões de plotter do Inkscape podem encaminhar cada camada para a sua própria caneta. Os plotters da classe AxiDraw também são suportados diretamente através do Plotter Hub.

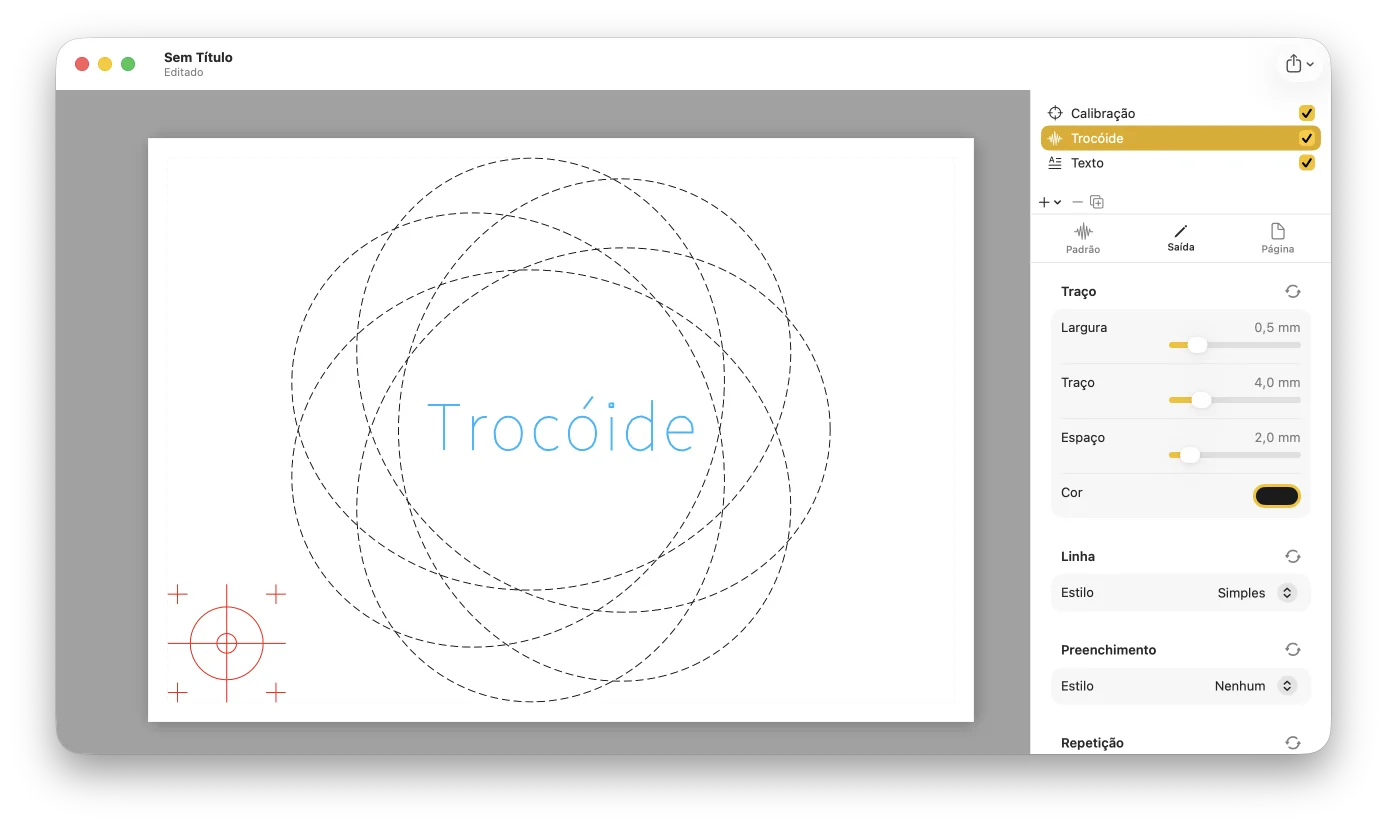

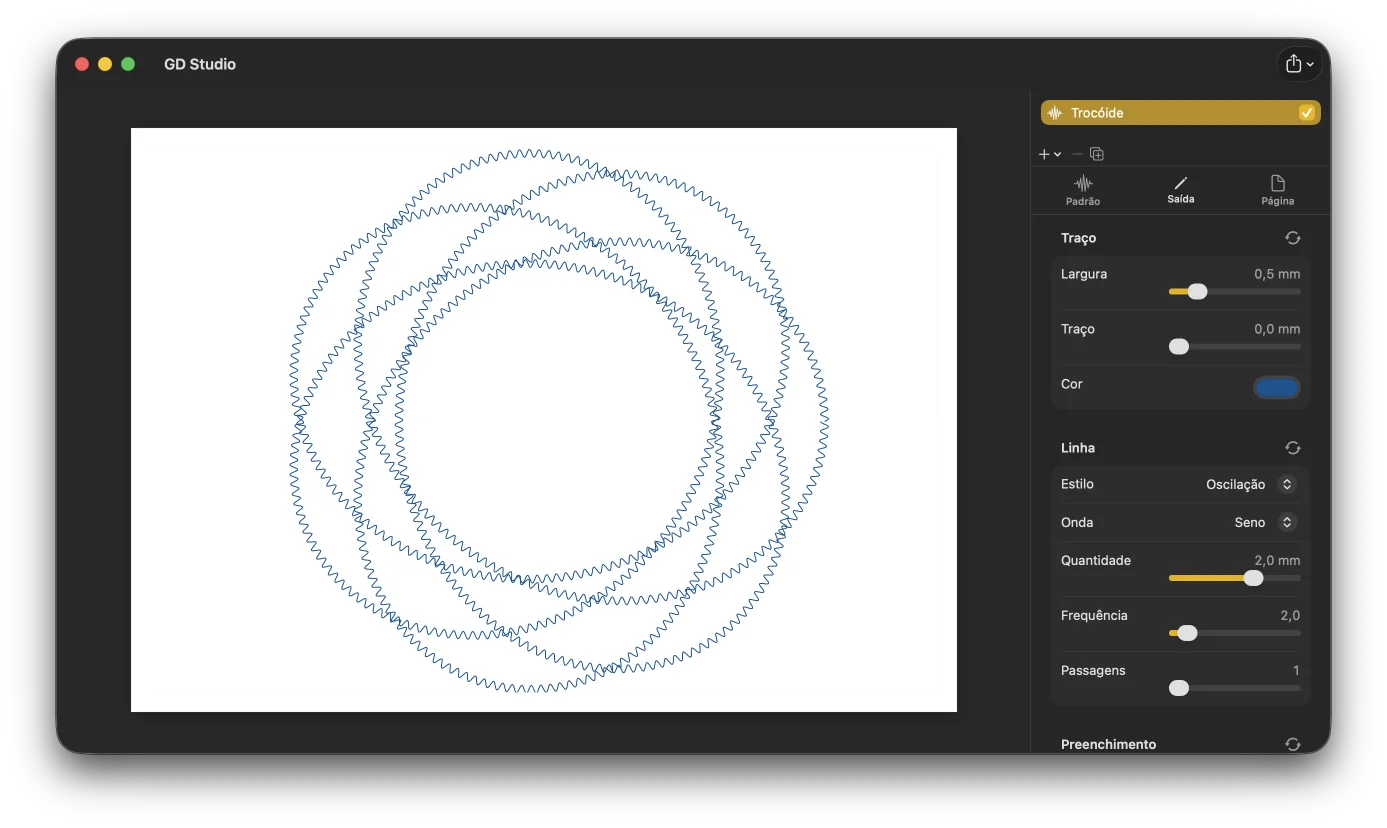

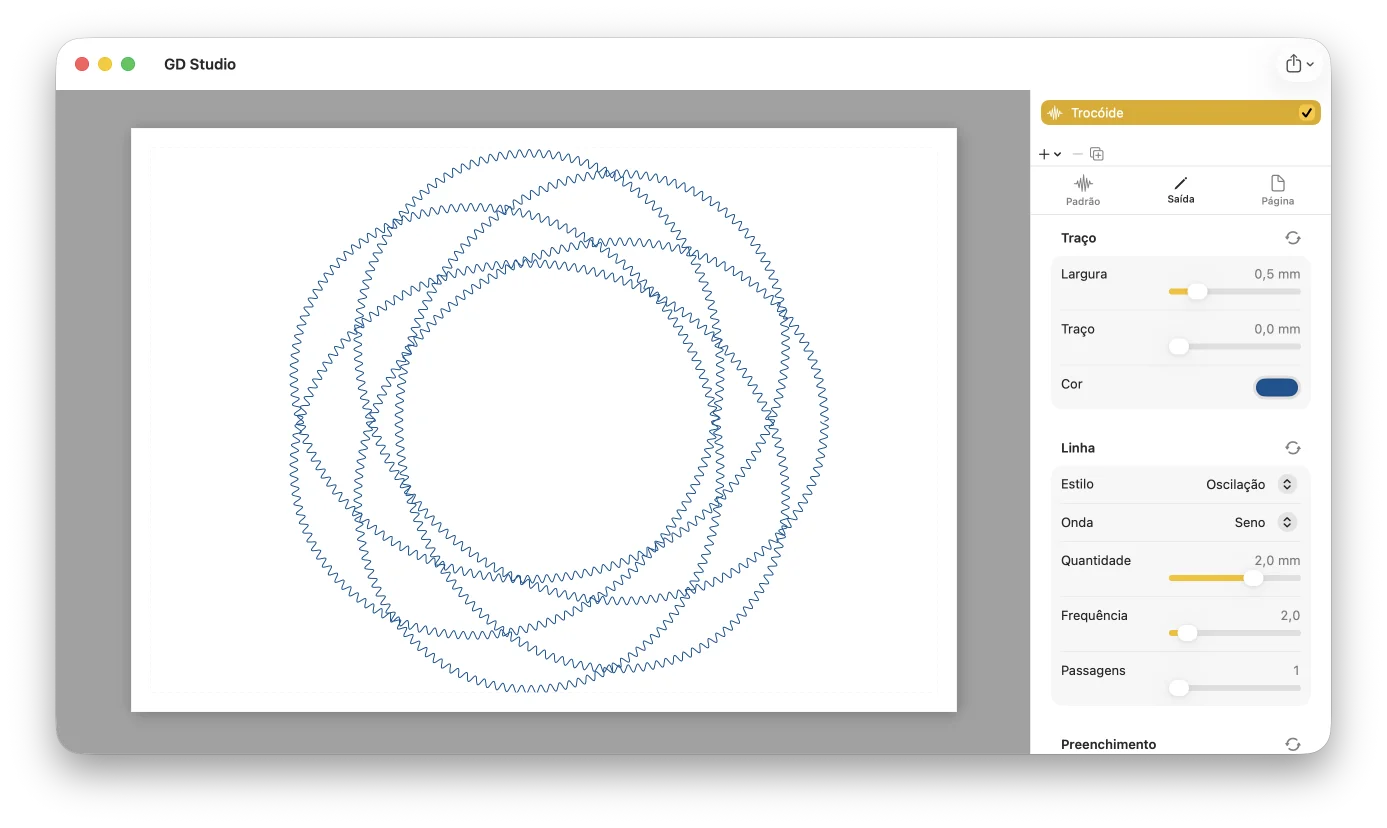

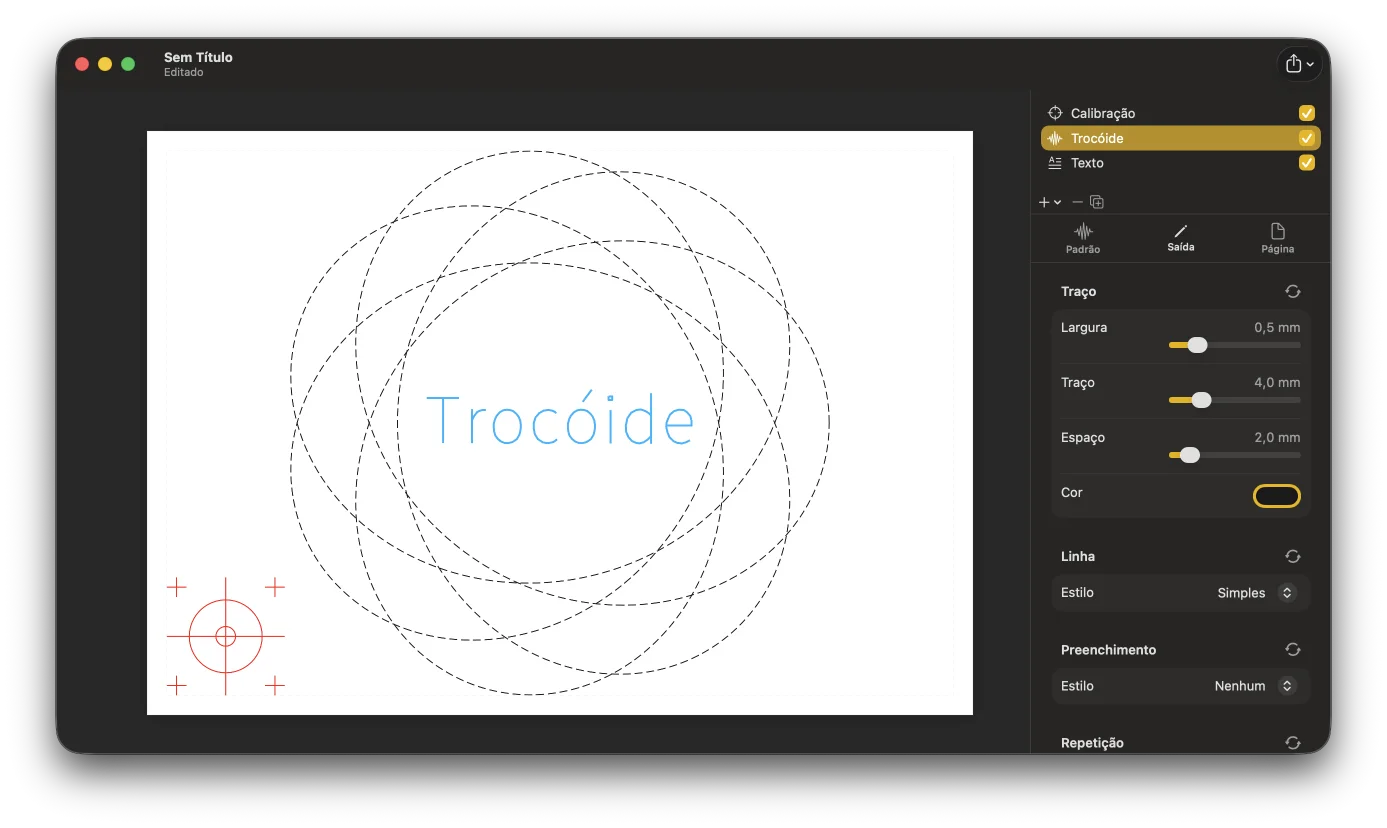

Coloca o conteúdo de cada caneta na sua própria camada — cada camada tem a sua própria cor de caneta, largura de traço e tracejado, e exporta como um grupo separado. Para separar um padrão por várias canetas, usa a secção Separar do separador Padrão (por comprimento do caminho, orientação do mosaico, braço da espiral, nível de contorno e mais).

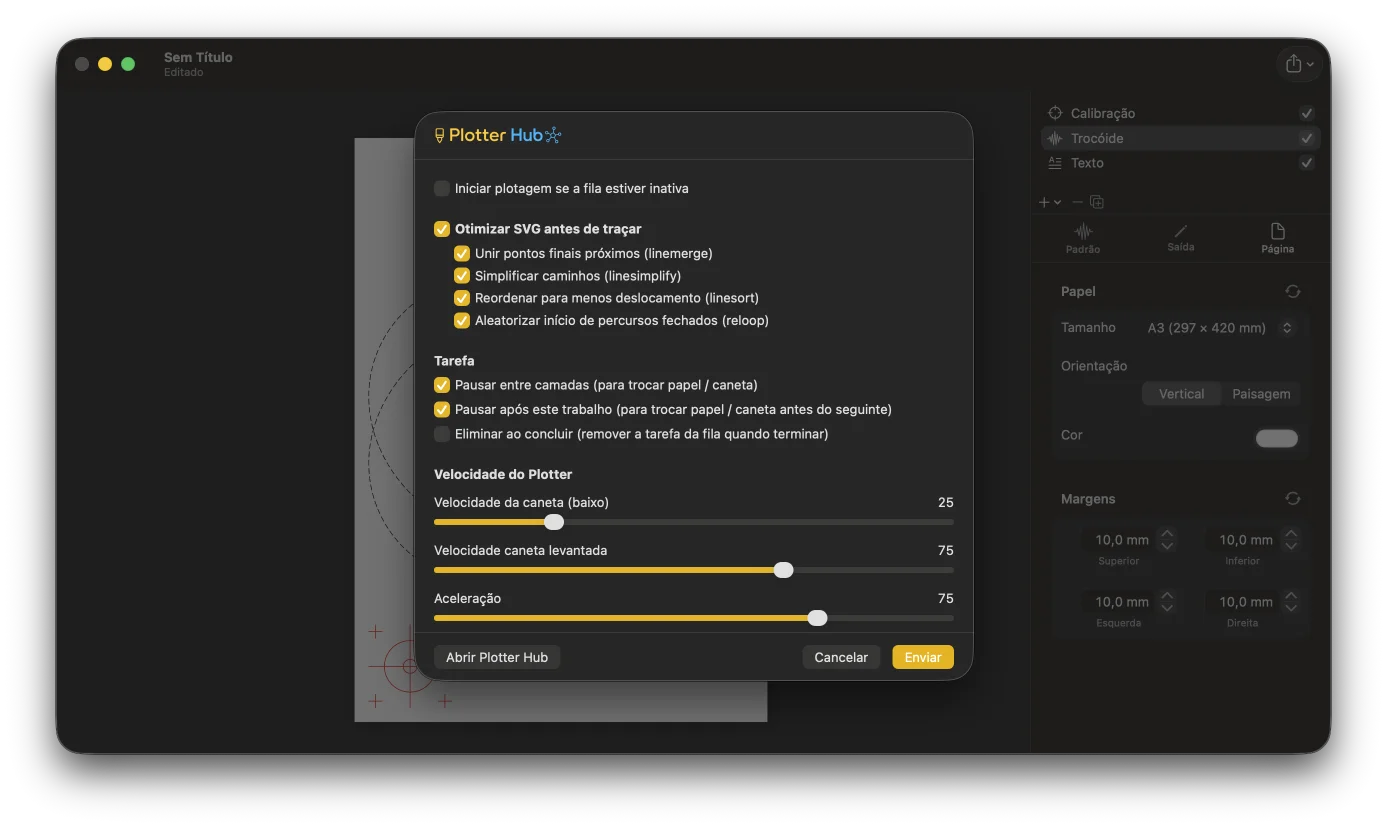

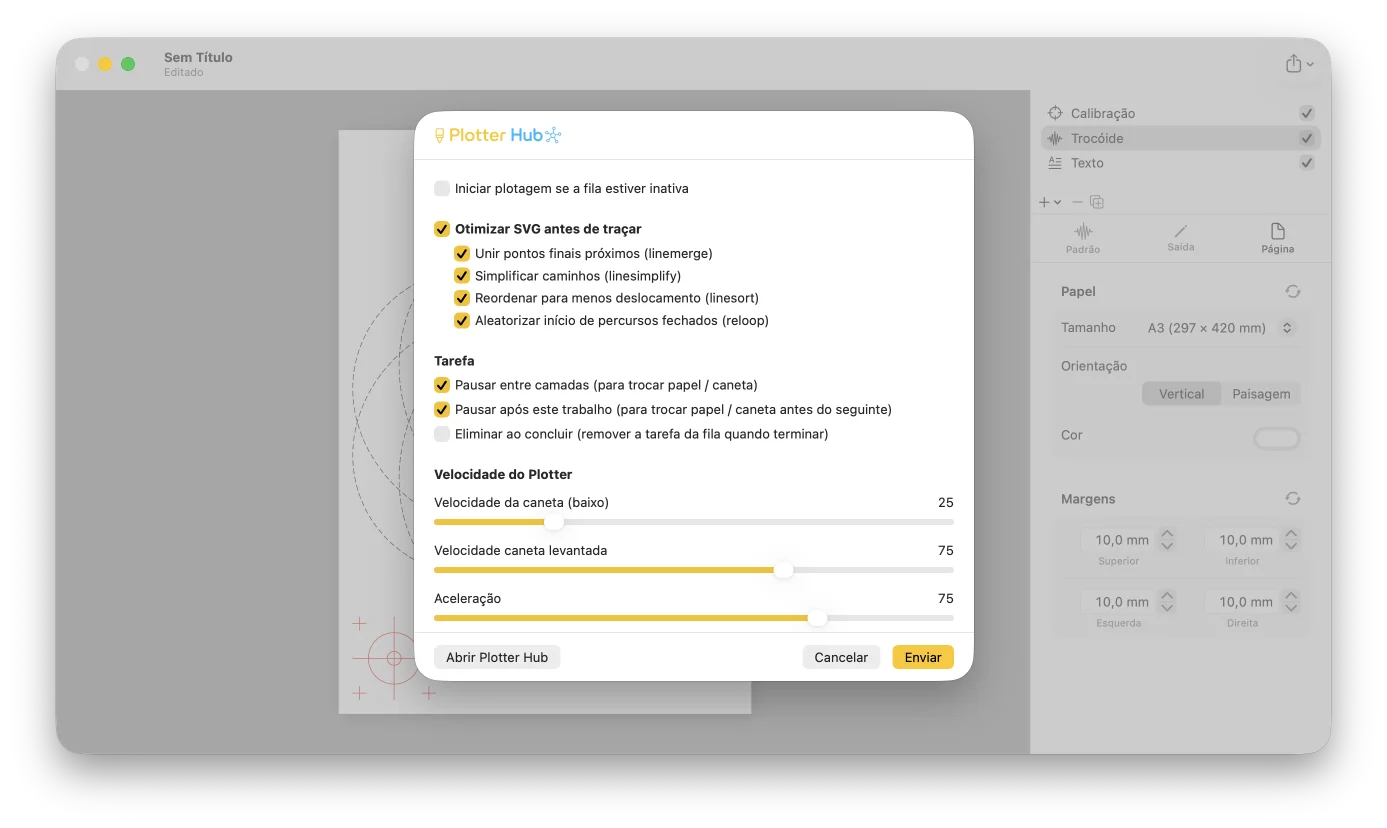

SVG, PDF e impressão direta, além de enviar diretamente para um plotter pela tua rede local com o Plotter Hub.

As camadas ocultas são excluídas, o fundo da página não é plotado (é escrito como um fundo CSS que os visualizadores mostram mas os plotters ignoram — a exportação para PDF incorpora-o), e a viewport é a área desenhável, por isso tudo o que estiver fora das margens é recortado.

Sim. Adiciona uma Camada de mapa e escolhe uma escala: procura uma cidade ou área para obter detalhe ao nível da rua, ou escolhe um país, um continente ou o mundo inteiro. Cada elemento do mapa é um interruptor independente — de autoestradas a caminhos, ferrovias, rios e canais, linha costeira, água, parques, edifícios e fronteiras regionais — para que componhas exatamente o mapa que queres.

O detalhe ao nível da rua vem do OpenStreetMap (© contribuidores do OpenStreetMap, ODbL); as escalas de país, continente e mundo usam a cartografia de domínio público do Natural Earth. A primeira transferência precisa de ligação à internet e, como o serviço Overpass do OpenStreetMap é público e gratuito, áreas muito grandes podem demorar. A geometria fica depois guardada dentro do teu documento, por isso um mapa gravado reabre offline e plota de forma idêntica todas as vezes — é capturada, não transferida de novo.

Sim — importa ficheiros GPX (uma corrida, um passeio de bicicleta, o percurso de uma prova) e são desenhados por cima do mapa. Importa vários de uma vez, juntos numa só camada ou divididos numa camada por percurso.

Sim — Dividir por Elemento do Mapa coloca cada elemento do mapa (ruas, água, parques…) ou cada rota GPX na sua própria camada com a sua própria caneta, pronta para um plot multicaneta. Cada camada parte de uma predefinição cartográfica — a água, por exemplo, a azul com um preenchimento de linhas paralelas — e a caneta, a cor e o preenchimento ficam ao teu critério a partir daí. As áreas fechadas são tracejadas em vez de preenchidas, porque uma caneta não preenche.

Sim — os nomes de ruas e de áreas podem ser convertidos em Camadas de texto editáveis, agrupadas por categoria. Cada rótulo torna-se um item de texto próprio que podes mover, redimensionar ou renomear na tela.

Sim. Adiciona uma Camada de imagem, larga uma foto (a partir de um ficheiro ou da tua biblioteca de Fotos) e escolhe um estilo de conversão. O GD Studio lê as zonas claras e escuras da imagem e reconstrói-a a partir de traços contínuos da caneta e toques únicos da caneta — nunca um preenchimento sólido — por isso a pré-visualização corresponde exatamente ao que a caneta desenha. Os controlos de Brilho e Contraste moldam como o motivo se lê. Há oito estilos: Pontilhado, Meio-tom, Tracejado, Contorno tonal, Contorno, Esboço, Rabisco e ASCII.

Sim — uma separação de cores divide a foto numa camada de caneta por cor (natural, vívida ou tonal de claro a escuro), para que possas trocar de caneta e construir um verdadeiro plot multicor. Funciona com todos os estilos.

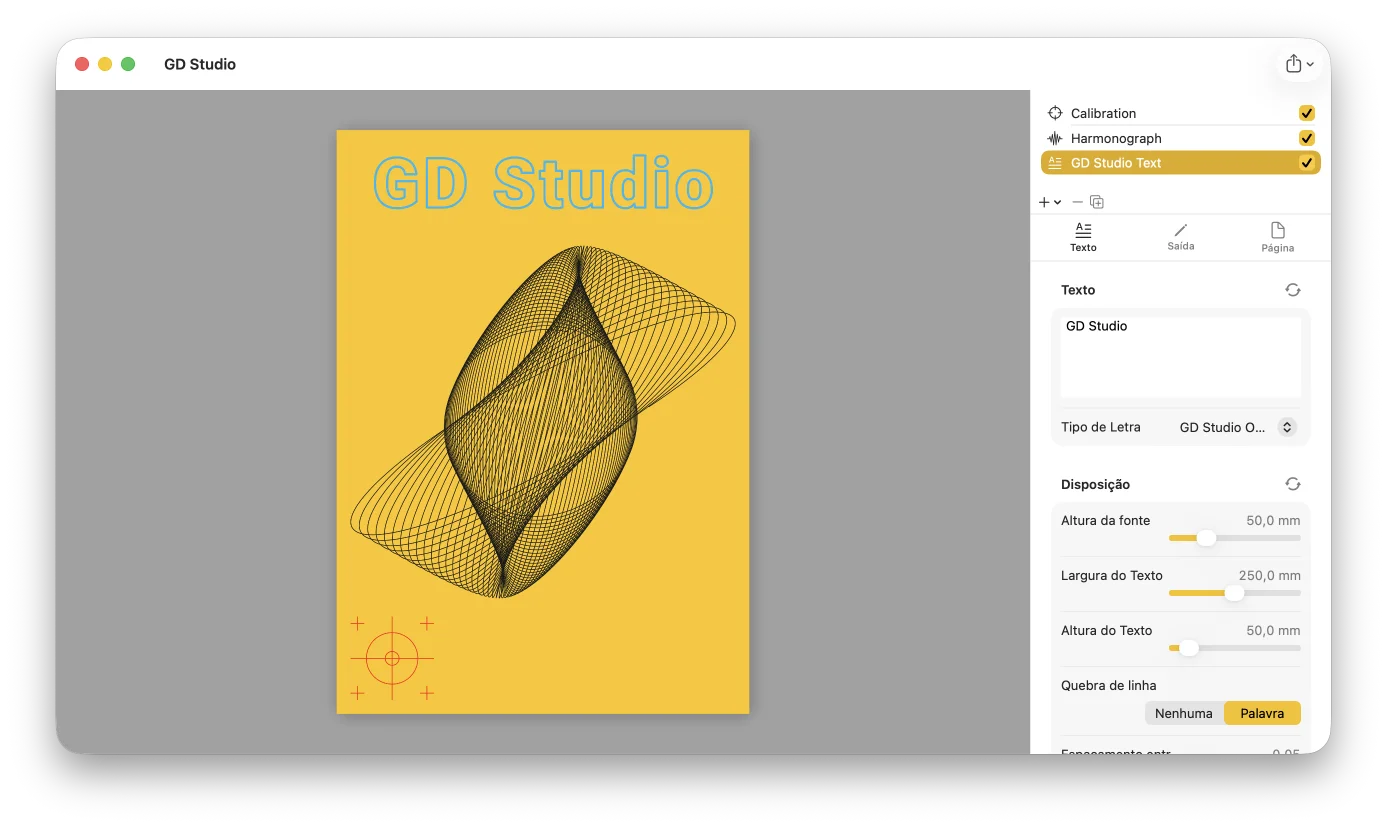

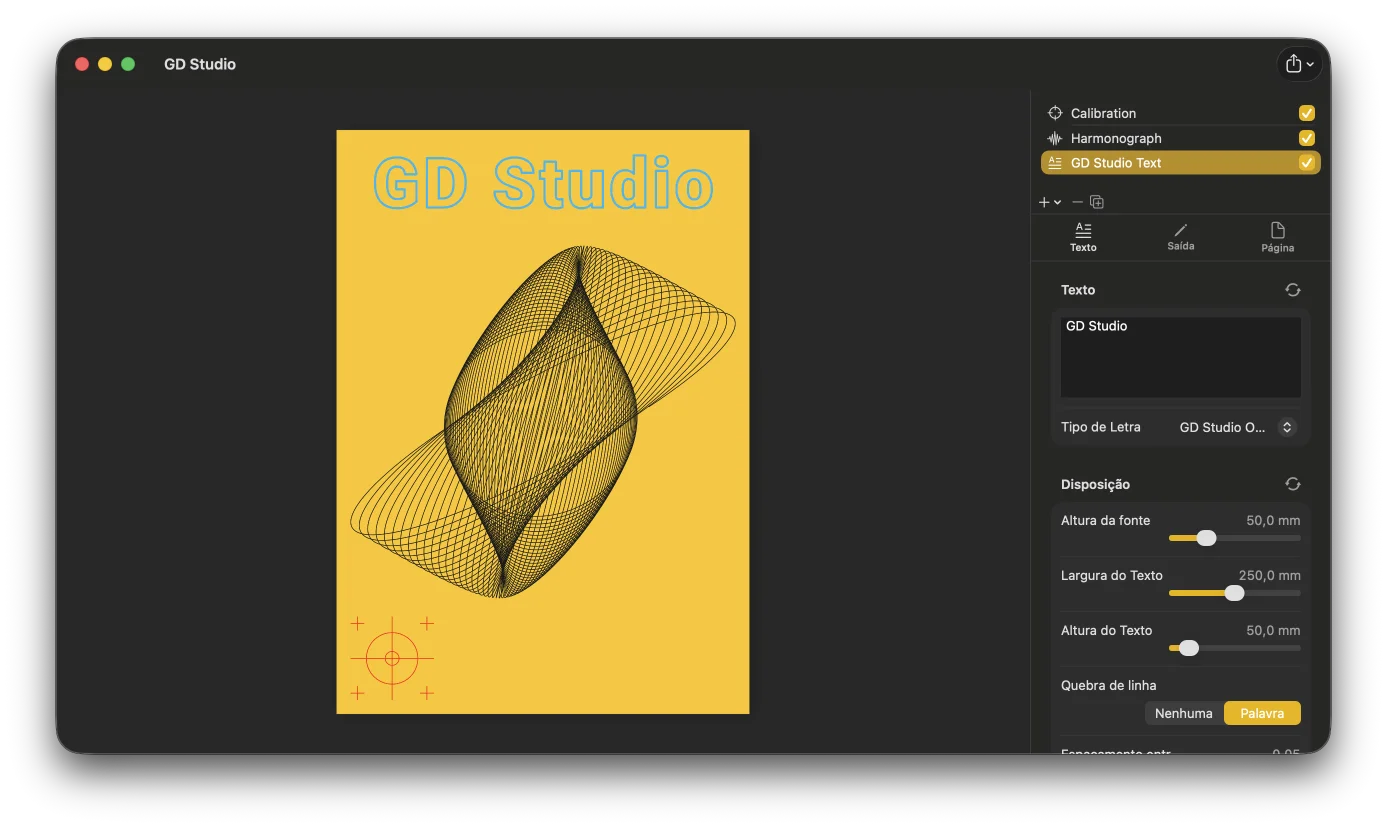

Sim — o texto é renderizado como verdadeiros traços de plotter, usando tipos de letra de traço único e de contorno.

Sim — adiciona os teus próprios tipos de letra SVG personalizados nas Definições e usa-os em qualquer camada de texto.

Sim. Adiciona uma camada SVG e as suas linhas tornam-se o caminho da camada; podes então reestilizar essas linhas com qualquer caneta e estilo de render, aplicar-lhes máscaras ou transformá-las como qualquer outra camada.

Uma cruz de mira para o registo da caneta e a calibração do plotter.

Sim — escolhe milímetros, centímetros ou polegadas nas Definições. Cada campo de comprimento na app segue a tua escolha. É apenas uma preferência de visualização; os documentos guardam sempre as dimensões em milímetros, por isso mudar de unidade nunca altera como um desenho guardado mede no papel.

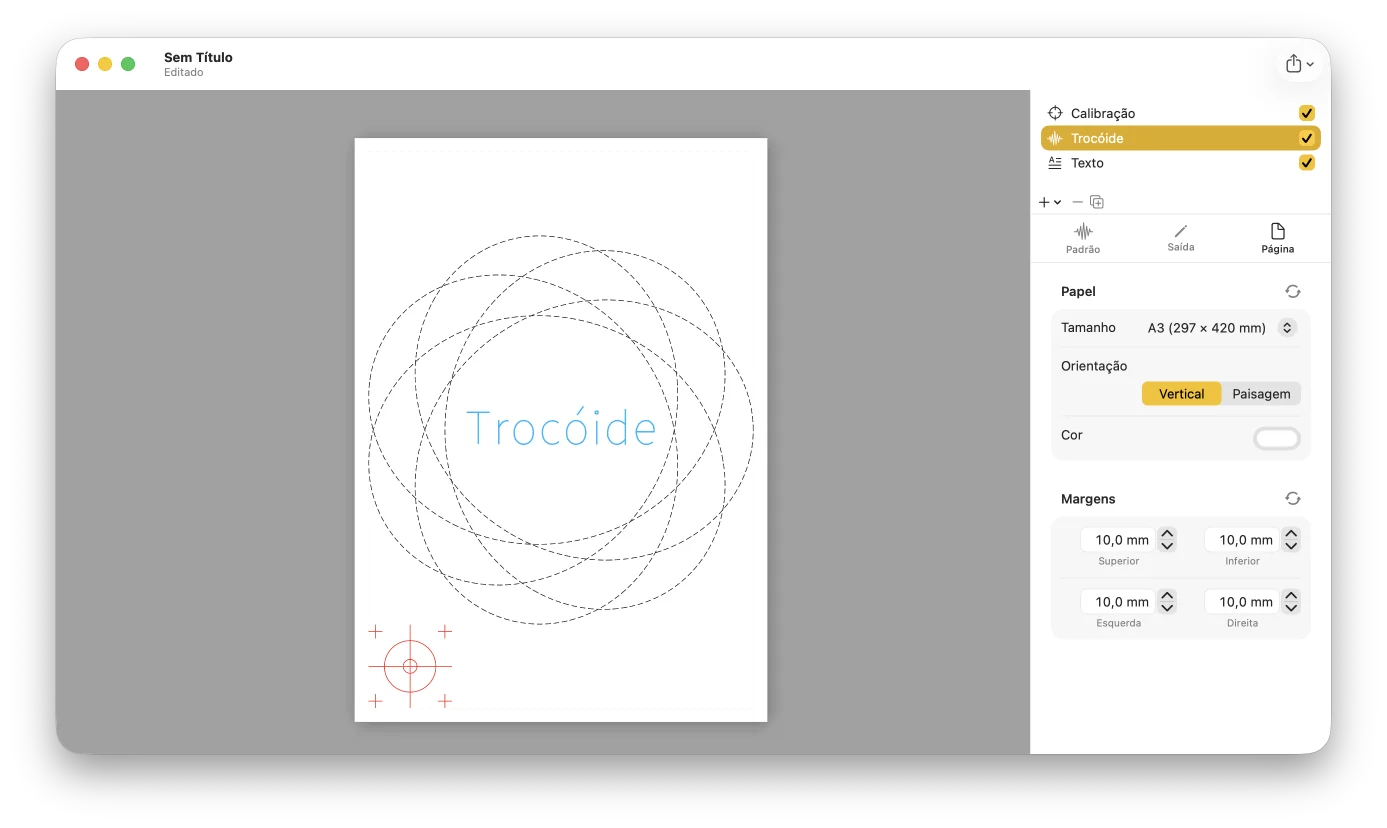

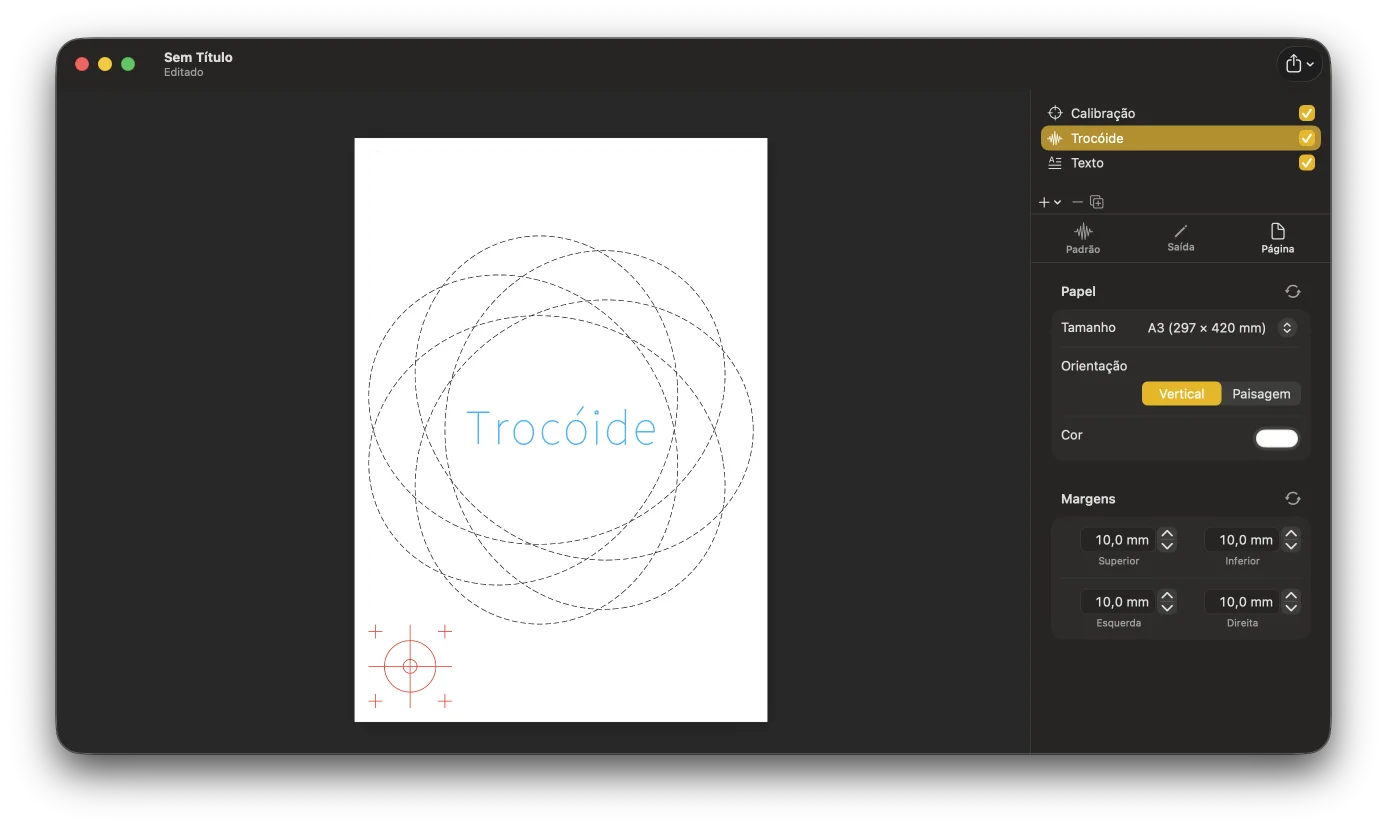

Sim. Nas Definições podes gerir a lista de tamanhos de papel — incluindo adicionar os teus próprios tamanhos personalizados — e definir as predefinições que um novo documento herda: tamanho do papel, orientação, cor de fundo e margens. Podes fazer o mesmo para as predefinições de traço (largura da linha) e para os tipos de letra, incluindo importar tipos de letra SVG personalizados e escolher o tipo de letra e a altura predefinidos.

Sim. Uma definição de resolução de render controla quão de perto cada curva é seguida quando é achatada em segmentos de plotter — de ultrafina (0,025 mm) para pequenos detalhes a rascunho (0,5 mm) para provas rápidas. Valores mais baixos dão traços mais suaves à custa de ficheiros maiores e exportações mais lentas.

Não. Corre inteiramente no teu Mac. O único tráfego de rede é por ativação: enviar para um servidor Plotter Hub que configuraste (normalmente um Raspberry Pi na tua própria rede), obter dados de mapa se adicionares uma Camada de mapa (a área que pedes vai para os serviços públicos do OpenStreetMap e do Natural Earth — podes, em alternativa, apontar para os teus próprios servidores de mapas) e, se ativado, verificar atualizações da app. Documentos, conteúdo das camadas e parâmetros de padrões nunca saem da tua máquina.
